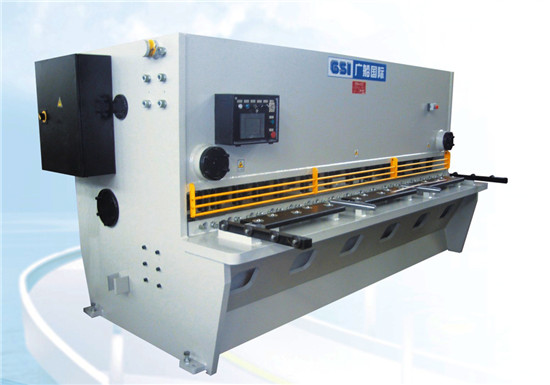

MK系列数控液压闸式剪板机是本公司积年设计、制作之经验,广纳用户意见精心设计制造的优质产品,具有如下特点:
机架采用有限元分析设计,钢板整体焊接结构,有很好的刚性和稳定性。
机架采用大型数控镗铣床整体加工,保证剪切精度和质量。
机器采用四油缸结构,刀梁被油缸悬浮托起,没有刚性连接,降低故障率。
刀架采用三滚动导轮支撑,消除剪切间隙,提高剪切精度。
采用四刃剪刀,大大提高剪刀使用寿命。
刃口间隙手轮调节,刻度盘显示,调整简单、直观、准确。
剪切行程可无级调节,以提高剪切效率。
采用串联式油缸同步系统,蓄能缸回程,工作平稳可靠。
标配GSI剪板机专用数控系统,精度高,简单易用。
后挡料采用滚珠丝杆、直线导轨结构,伺服电机驱动,定位准确、可靠。
前托料杆设有前定位刻度尺,机械挡块定位,适应用户不同的操作要求。
设有集中润滑泵,操作简单,保证关键部位的润滑。
可选配气动后托料和前自动送料台。
GSI剪板机专用系统数控
剪板机气动后托料(选配)
MK系列数控液压闸式剪板机主要技术参数
序号 | 型号 | 可剪 板厚 (mm) | 可剪 长度 (mm) | 剪切 角度 (mm) | 后挡料 行程 (mm) | 行程 次数 (n/min) | 电机 功率 (kW) | 外形尺寸 | 重量 (kg) | ||
长 (mm) | 宽 (mm)
| 高 (mm) | |||||||||
1 | MK-6×2500 | 6 | 2500 | 1.5 | 20~750 | 18 | 11 | 3200 | 1750 | 2000 | 6300 |
2 | MK-6×3200 | 6 | 3200 | 1.5 | 20~750 | 15 | 11 | 3900 | 1800 | 2050 | 7500 |
3 | MK-6×4000 | 6 | 4000 | 1.5 | 20~750 | 12 | 11 | 4700 | 1850 | 2100 | 8300 |
4 | MK-8×2500 | 8 | 2500 | 1.5 | 20~750 | 15 | 15 | 3250 | 1800 | 2100 | 7500 |
5 | MK-8×3200 | 8 | 3200 | 1.5 | 20~750 | 12 | 15 | 3950 | 1850 | 2150 | 8200 |
6 | MK-8×4000 | 8 | 4000 | 1.5 | 20~750 | 10 | 15 | 4750 | 1900 | 2200 | 9500 |
7 | MK-12×2500 | 12 | 2500 | 2 | 20~1000 | 12 | 18.5 | 3300 | 1850 | 2150 | 9000 |
8 | MK-12×3200 | 12 | 3200 | 2 | 20~1000 | 10 | 18.5 | 4000 | 1900 | 2200 | 11500 |
9 | MK-12×4000 | 12 | 4000 | 2 | 20~1000 | 8 | 18.5 | 4800 | 2000 | 2300 | 14500 |
10 | MK-12×6000 | 12 | 6000 | 2 | 20~1000 | 6 | 22 | 7000 | 2500 | 3000 | 32000 |
11 | MK-16×2500 | 16 | 2500 | 2.5 | 20~1000 | 8 | 22 | 3400 | 2000 | 2500 | 13500 |
12 | MK-16×3200 | 16 | 3200 | 2.5 | 20~1000 | 7 | 30 | 4100 | 2200 | 2600 | 15500 |
13 | MK-16×4000 | 16 | 4000 | 2.5 | 20~1000 | 6 | 30 | 4900 | 2300 | 2700 | 20000 |
14 | MK-16×6000 | 16 | 6000 | 2.5 | 20~1000 | 5 | 45 | 7000 | 2500 | 2850 | 38000 |
15 | MK-20×2500 | 20 | 2500 | 2.5 | 20~1000 | 7 | 37 | 3500 | 2200 | 2700 | 18000 |
16 | MK-20×3200 | 20 | 3200 | 2.5 | 20~1000 | 6 | 37 | 4100 | 2300 | 2850 | 24000 |
17 | MK-20×4000 | 20 | 4000 | 2.5 | 20~1000 | 5 | 45 | 4900 | 2500 | 3000 | 27000 |
18 | MK-25×2500 | 25 | 2500 | 3 | 20~1000 | 7 | 45 | 3600 | 2500 | 3000 | 22000 |
19 | MK-25×3200 | 25 | 3200 | 3 | 20~1000 | 6 | 45 | 4200 | 2650 | 3150 | 26000 |
20 | MK-25×4000 |
