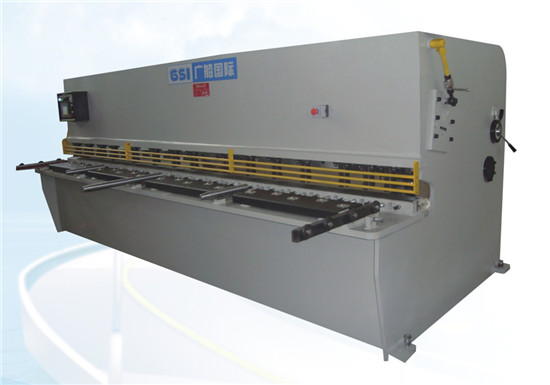

QC12Y数控液压摆式剪板机

发布时间：2019-03-25 10:09:53 浏览次数：

产品特点

采用整体焊接机架结构，机床刚性好。
机架采用大型数控镗铣床整体加工，保证剪切精度和质量。
刃口间隙调整迅速方便、准确。
剪切行程的可无级调节，以提高剪切效率。
采用串联式油缸同步系统，氮气缸回程，工作平稳可靠。
标配GSI剪板机专用数控系统，精度高，操作方便。
后挡料采用国际名牌滚珠丝杆、直线导轨结构，伺服电机驱动，定位准确、可靠。
球形滚珠托料台，方便用户进料剪切。
前托料杆设有前定位刻度尺，机械挡块定位，适应用户不同的操作要求。
设有灯光照明，便于对线剪切。
可选配气动后托料和前自动送料台。

GSI剪板机专用系统数控　

　　剪板机气动后托料（选配）

QC12K液压摆式数控剪板机主要参数

序号	型号	可剪板厚（mm）	可剪长度（mm）	剪切角度（度）	后挡料范围（mm）	行程次数 (n/min)	主电机功率	外形尺寸			重量（mm）
序号	型号	可剪板厚（mm）	可剪长度（mm）	剪切角度（度）	后挡料范围（mm）	行程次数 (n/min)	主电机功率	长（mm）	宽（mm）	高（mm）	重量（mm）
1	QC12K-4×2500	4	2500	1.5	20～750	18	5.5	3100	1600	1800	4400
2	QC12K-4×3200	4	3200	1.5	20～750	15	5.5	3800	1650	1850	5200
3	QC12K-4×4000	4	4000	1.5	20～750	12	5.5	4600	1860	1900	7200
4	QC12K-6×2500	6	2500	1.5	20～750	15	7.5	3100	1650	1850	5500
5	QC12K-6×3200	6	3200	1.5	20～750	13	7.5	3850	1680	1900	6500
6	QC12K-6×4000	6	4000	1.5	20～750	10	7.5	4650	1880	1930	8000
7	QC12K-8×2500	8	2500	1.5	20～750	12	11	3150	1700	1900	6000
8	QC12K-8×3200	8	3200	1.5	20～750	10	11	3880	1800	1950	8500
9	QC12K-8×4000	8	4000	1.5	20～750	8	11	4680	1820	1950	9700
10	QC12K-12×2500	12	2500	2	20～1000	12	18.5	3200	2100	2050	10000
11	QC12K-12×3200	12	3200	2	20～1000	10	18.5	4000	2150	2100	12000
12	QC12K-12×4000	12	4000	2	20～1000	8	18.5	4700	2200	2250	15000
13	QC12K-16×2500	16	2500	2.5	20～1000	8	22	3200	2200	2250	12000
14	QC12K-16×3200	16	3200	2.5	20～1000	7	22	3900	2250	2300	15000
15	QC12K-16×4000	16	4000	2.5	20～1000	6	22	4720	2300	2350	19000

参数如有改动，恕不另行通知
